Menggambar Impeler dua sisi Suction Part 2

Lanjutan Cara menggambar Impeler dua sisi Suction.

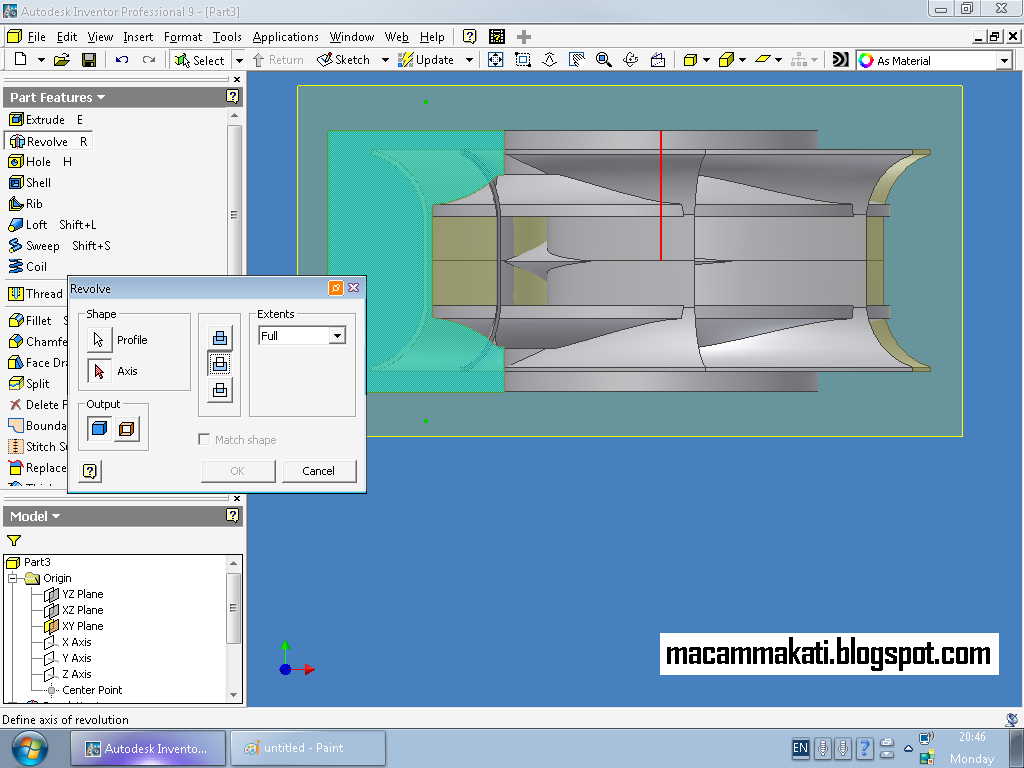

Langkah ke 7 Buat garis pada bidang workplane y seperti gambar dibawah yang akan menjadi gambar sudu yang akan dibuat.  dan seterusnya

Dari Langkah langkah diatas jadilah Gambar Impeler dua sisi suction seperti gambar dibawah ini.

Langkah yang belum diberi keterangan akan dilanjutkan.
